高頻脫水篩

高頻脫水篩介紹

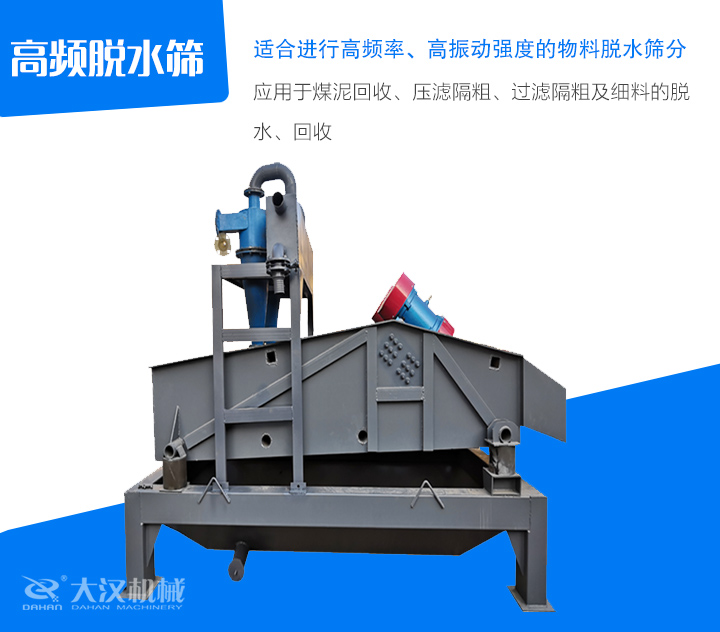

高頻脫水篩主要用于洗選廠的脫泥、脫介、脫水的振動分級設備，適合進行高頻率、高振動強度的物料脫水篩分，廣泛應用于煤泥回收、壓濾隔粗、過濾隔粗及細料的脫水、回收等。出具有普通脫水篩的各種性能和作用外，高頻脫水篩可配合濃密機進行尾礦干排。

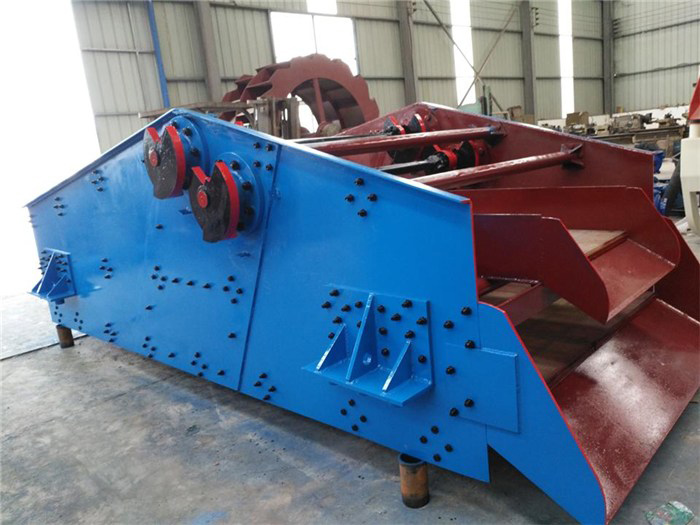

大漢高頻脫水篩可以根據產量和含水量來定制，機身的側板有加強板，底部裝有支撐，底部打有橫條，出料口加有三角形鋼板支撐，板材厚，篩孔可以根據需要調整大小，滿足個性化生產。

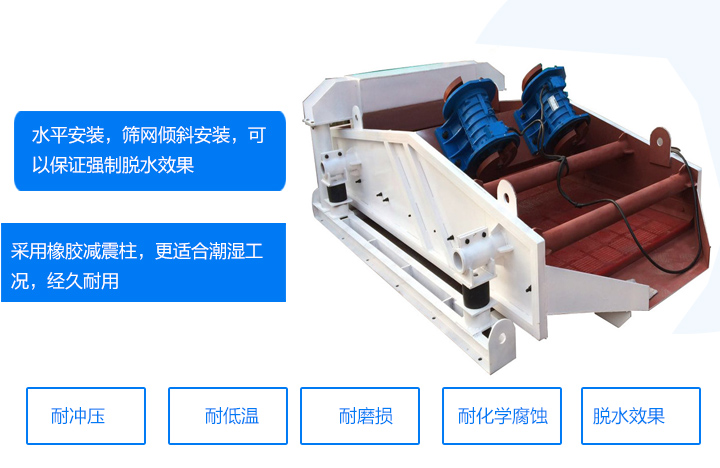

高頻脫水篩優勢

1、篩機整體為水平安裝，篩網傾斜安裝，可以保證強制脫水效果。

2、入料段設置有弧形篩面、給料箱，可以保證物料能夠更加均勻地給到篩面，提高了篩分效率。

3、篩網采用聚氨酯材質，耐沖壓、耐低溫、耐磨損、耐化學腐蝕，使用壽命比傳統金屬篩網高3-10倍。

4、減震裝置采用橡膠減震柱，更適合潮濕工況，經久耐用。

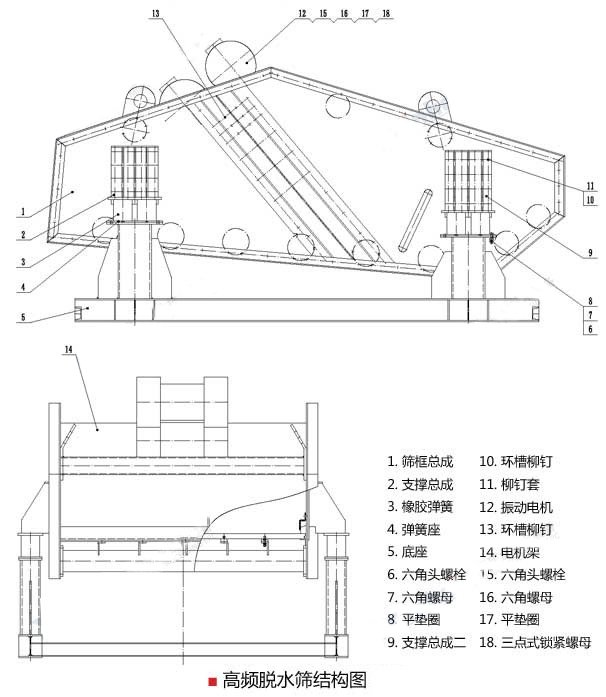

高頻脫水篩結構特點

1、篩板主要部分在水平方向向上偏，篩板后部與主板成45 °。

2、兩個平衡的振動電機水平安裝，一個在另一個上端，旋轉時不平衡的重力產生的回轉效果，確保高頻脫水篩能夠穩定工作，并且降低噪音。

3、篩網采取嵌入式，便于安裝和局部更換。

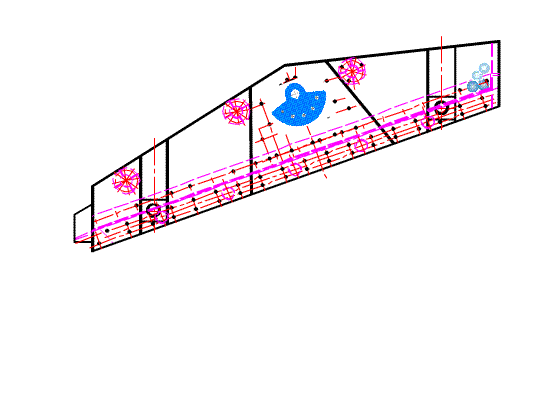

高頻脫水篩工作原理

當高頻脫水篩兩臺電機作同步反向旋轉時，其偏心塊所產生的振動力在平行電機軸線的方向上相抵消，在垂直電機軸的方向疊為一合力，篩機的運動軌跡為一直線，兩機軸相對篩面在垂直方向上有一傾角，在振動力和物料自重力的作用小，篩面上的物料連續跳躍式向前運動，小于篩孔的物料和水穿透篩面，從而實現脫水、脫泥和分級。

高頻脫水篩技術參數

型號	篩面			給料粒度mm	生產能力t/h	振動頻率	雙振幅	電機功率KW	外形尺寸(長寬高)mm	參考重量kg
	面積	篩網尺寸mm	篩網結構
ZSM1542	6	0.25-13	條縫	≤300	75-100	800	9-10	11	4500*2690*1710	4016
ZSM1556	8	13-50	沖或條	≤300	30-60	800	10	15	5850*2675*1703	4642
2ZSM1556	8	上13-50；下0.25-13	上沖下條	≤300	30-60	800	11	15	5850*2575*2023	5649
ZSM1556B	8	13-50	沖或條	≤300	30-60	800	11	7.5*2	5850*2854*1707	4769
2ZSM1556B	8	上13-50；下0.25-13	上沖下條	≤300	30-60	800	11	7.5*2	5850*2854*2023	5790
ZSM1756A	9.5	13-50	沖或條	≤300	50-80	800	10	15	5850*2925*1703	5098
2ZSM1756A	9.5	上13-50；下0.25-13	上沖下條	≤300	50-80	800	10	15	2550*2770*2015	6105
ZSM1756B	9.5	13-50	沖或條	≤300	50-80	800	10	7.5*2	5850*3104*1703	5226
2ZSM1756B	9.5	上13-50；下0.25-13	上沖下條	≤300	50-80	800	10	7.5*2	5850*3104*2020	6246
ZSM1856	10	13-50	沖或條	≤300	50-80	800	11	11	5600*2778*1557	4580
ZSM2065	13	13-50	沖或條	≤300	70-100	800	11	18.5	6750*3208*1885	6577
2ZSM2065	13	上13-50；下0.25-13	上沖下條	≤300	70-100	800	11	18.5	6750*3140*2180	7946
ZSM2065B	13	13-50	沖或條	≤300	70-100	800	9	11*2	6750*3428*1880	6701
2ZSM2065B	13	上13-50；下0.25-13	上沖下條	≤300	70-100	800	11	11*2	6750*3428*3185	8068

高頻脫水篩應用條件

（1）振動加速度不超過20g(g:9.8m/s重力加速度 )。

（2）環境溫度不超過40℃（若超過40℃應降低功率使用）。

（3）海拔不超過1000米，若越過1000米但不超過4000米，則每增高100米，其溫升限值應降低0.5℃。

（4）電源：三相380V，頻率50Hz。

（5）工作方式：SI(連續)。

（6）定子繞組溫升值(電阻法)不超過80K。

（7）軸承的容許溫度(溫度計法)應不超過95℃。

（8）主機工作電流不超過電機銘牌上的數據,否則降低激振力使用。

（9）使用環境應無導電粉塵、易燃、易爆及腐蝕性氣體。
